產品介紹



1、功能說明

---

   預分離箱布置于漆霧分離模組的底部，攜帶有過噴漆霧的空氣由預分離箱的側上部以斜向下的方向沖入預分離箱，部分過噴漆霧在慣性力的作用下撞到并粘附于預分離箱的底部。在空氣由斜向下方向向上轉變方向的過程中，部分過噴漆霧在離心力的作用下甩出空氣流，掉落于預分離箱中。另外，預分離箱也能收集粗效分離箱滴落的油漆和空氣導流室流入的油漆。

2、結構構造

---

• 預分離箱為槽狀結構，一側有缺口。
• 由高強度硬紙板、木板、紙護角制作，整個外殼的強度滿足搬運和漆霧捕集工況的需要。













相關參數(shù)

---

序號	項目	參數(shù)	備注
1	型號	QJS-01-001	預分離箱
2	尺寸規(guī)格	841(W)×1193(D)×820(H)	公差±3mm
3	通風量（m³/h）	3000~7200 m³/h	/
4	截面風速	≤2米/秒m/s	/
5	阻力	≤50Pa	/
6	耐壓強度	1500Pa	漆霧捕集箱強度所能承受的風壓
9	外殼材料	瓦楞紙板+紙護角+鐵護角	根據(jù)需要，也可能以木板替代紙板

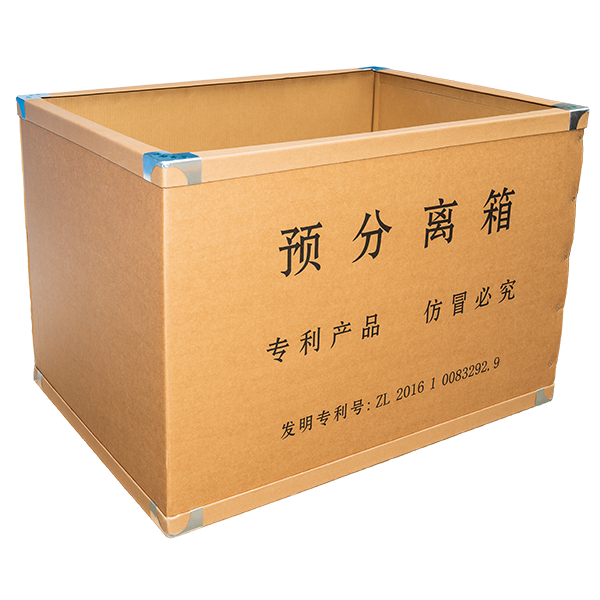

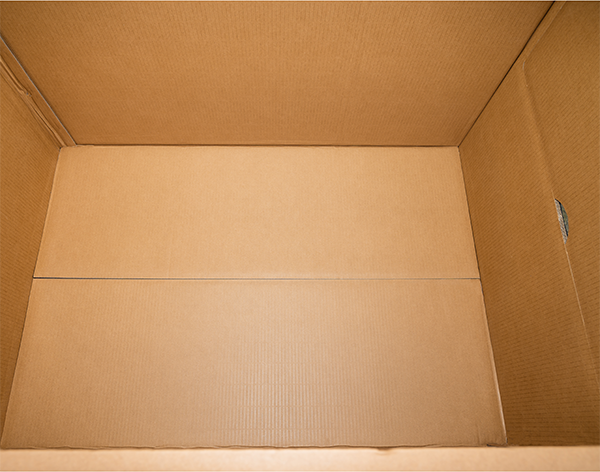

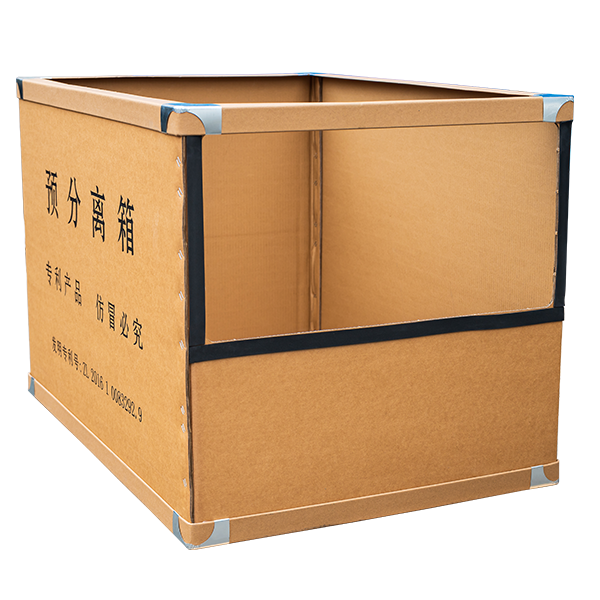

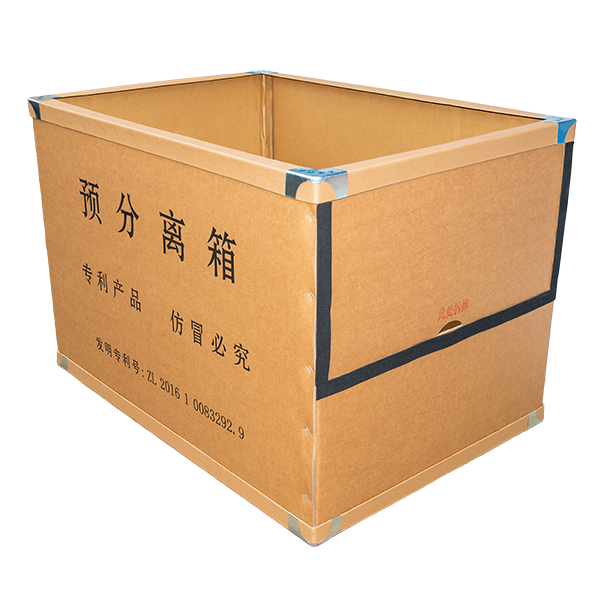

產品實物照片

---
